承載式 非承載式車身與邊梁 鋼管式車架

　　汽車車身結構從形式上說， 主要分為非承載式和承載式兩種。

　　非承載式車身的汽車有剛性車架，又稱底盤大梁架。車身本體懸置于車架上，用彈性元件聯接。車架的振動通過彈性元件傳到車身上，大部分振動被減弱或消除，發生碰撞時車架能吸收大部分沖擊力，在壞路行駛時對車身起到保護作用，因此車廂變形小，平穩性和安全性好，而且?guī)麅?nèi)噪音低。但這種非承載式車身比較笨重，質量大，汽車質心高，高速行駛穩定性較差。

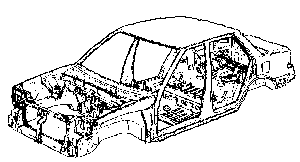

　　承載式車身的汽車沒有剛性車架，只是加強了車頭，側圍，車尾，底板等部位，車身和底架共同組成了車身本體的剛性空間結構。這種承載式車身除了其固有的乘載功能外，還要直接承受各種負荷。這種形式的車身具有較大的抗彎曲和抗扭轉的剛度，質量小，高度低，汽車質心低，裝配簡單，高速行駛穩定性較好。但由于道路負載會通過懸架裝置直接傳給車身本體，因此噪音和振動較大。

　　還有一種介于非承載式車身和承載式車身之間的車身結構，被稱為半承載式車身。它的車身本體與底架用焊接或螺栓剛性連接，加強了部分車身底架而起到一部分車架的作用，例如發動機和懸架都安裝在加固的車身底架上，車身與底架成為一體共同承受載荷。這種形式實質上是一種無車架的承載式車身結構。因此，通常人們只將汽車車身結構劃分為非承載式車身和承載式車身。

　　非承載式車身和承載式車身都有優缺點，使用在不同用途的汽車上。一般而言，非承載式車身用在貨車、客車和越野車上，承載式車身一般用在轎車上，現在一些客車也采用這種形式。
　　
　　非承載式車身和承載式車身按照有無剛性車架劃分，什么叫車架，是首先要弄清楚的問題。車架就是支承車身的基礎構件，一般稱為底盤大梁架。發動機、變速器、轉向器及車身部分都固定其上，它除了承受靜載荷外還要承受汽車行駛時產生的動載荷，因此車架必須要有足夠的強度和剛度，以保證汽車在正常使用時受到各種應力下不會破壞和變形。

　　車架有邊梁式、鋼管式等形式，其中邊梁式是采用最廣泛的一種車架。

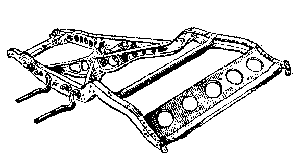

　　邊梁式車架由兩根長縱梁及若干根短橫梁鉚接或焊接成形，縱梁主要承負彎曲載荷，一般采用具有較大抗彎強度的槽形鋼梁。也有采用鋼管，但多用于輕型車架上。一般縱梁中部受力最大，因此設計者一般將縱粱中部的截面高度加大，兩端的截面高度逐漸減少，這樣一來可使應力分布均勻，同時也減輕了重量。

　　橫梁有槽形、管形或口形，以保證車架的扭轉剛度和抗彎強度。橫梁還用以安裝發動機、變速器、車身和燃油箱等。為適應不同的車型，橫梁布置有多種型式，如為了提高車架的扭轉剛度采用X型布置的橫梁。邊梁式結構簡單，工藝要求低，制造容易，使用廣泛。但由于粗壯的大梁縱貫全車，影響整車布置和空間利用率，大梁的橫截面高度使車廂離地距離加大，乘客上下車不方便，另外重量也大，整車行駛經濟性變差。這些缺點對小客車、轎車是缺點，對于越野車可能就是優點，因?yàn)樵揭败囈笥泻軓?qiáng)的通過性，行駛崎嶇路面時要有一定大的離地間隙，而非常顛簸的道路會令車體大幅扭動，只有帶剛性車架的承載式車身結構才能抵御這種沖擊力。因此越野車上普遍采用非承載式車身。
