原創  PCauto現場報道：奇瑞今年推出DSG技術的奇

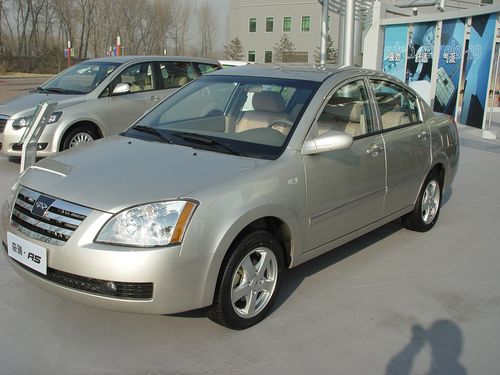

 PCauto現場報道：在下半年奇瑞會推出DSG技術的奇瑞A5，這是一個安全技術，在提高行車安全的安全性方面有很大的作用。

關于DSG：Direct Shift Gearbox自動離合器的變速器

DSG變速器的特點：

　　新一代DSG變速器采用了2個離合器和6個前進檔的傳統齒輪變速器作為動力的傳送部件，這是目前世界上最先進的、具有革命性的自動變速器。

※DSG變速器沒有變矩器，也沒有離合器踏板。

※DSG變速器在傳動過程中的能耗損失非常有限，大大提高了車輛的燃油經濟性。

※DSG變速器的反應非常靈敏，具有很好的駕駛樂趣。

※車輛在加速過程中不會有動力中斷的感覺，使車輛的加速更加強勁、圓滑。百公里加速時間比傳統手動變速器還短。

※DSG變速器的動力傳送部件是一臺三軸式6前進檔的傳統齒輪變速器，增加了速比的分配。

※DSG變速器的多片濕式雙離合器是由電子液壓控制系統來操控的。

※雙離合器的使用，可以使變速器同時有兩個檔位嚙合，使換檔操作更加快捷。

※DSG變速器也有手動和自動2種控制模式，除了排檔桿可以控制外，方向盤上還配備有手動控制的換檔按鈕，在行駛中，2種控制模式之間可以隨時切換。

※選用手動模式時，如果不做升檔操作，即使將油門踩到底，DSG變速器也不會升檔。

※換檔邏輯控制可以根據司機的意愿進行換檔控制。

※在手動控制模式下，可以跳躍降檔。

DSG變速器的結構：

　　DSG變速器主要由多片濕式雙離合器、三軸式齒輪變速器、自動換檔機構、電子控制液壓控制系統組成。其中最具創意的核心部分是雙離合器和三軸式齒輪箱，如下圖所示。

　　DSG變速器有2根同軸心的輸入軸，輸入軸1裝在輸入軸2里面。輸入軸1和離合器1相連，輸入軸1上的齒輪分別和1檔齒、3檔齒、5檔齒相嚙合；輸入軸2是空心的，和離合器2相連，輸入軸2上的齒輪分別和2檔齒、4檔齒、6檔齒相嚙合；倒檔齒輪通過中間軸齒輪和輸入軸1的齒輪嚙合。通俗地講，離合器1管1檔、3檔、5檔和倒檔，在汽車行駛中一旦用到上述檔位中任何一檔，離合器1是接合的；離合器2管2檔、4檔和6檔，當使用2、4、6檔中的任一檔時，離合器2接合。

　　DSG變速器的多片濕式雙離合器的結構和液壓式自動變速器中的離合器相似，但是尺寸要大很多。利用液壓缸內的油壓和活塞壓緊離合器，油壓的建立是由ECU指令電磁閥來控制的，2個離合器的工作狀態是相反的，不會發生2個離合器同時接合的情形。

　　DSG變速器的檔位轉換是由檔位選擇器來操作的，檔位選擇器實際上是個液壓馬達，推動撥叉就可以進入相應的檔位，由液壓控制系統來控制它們的工作。在液壓控制系統中有6個油壓調節電磁閥，用來調節2個離合器和4個檔位選擇器中的油壓壓力，還有5個開關電磁閥，分別控制檔位選擇器和離合器的工作。

DSG變速器的工作：

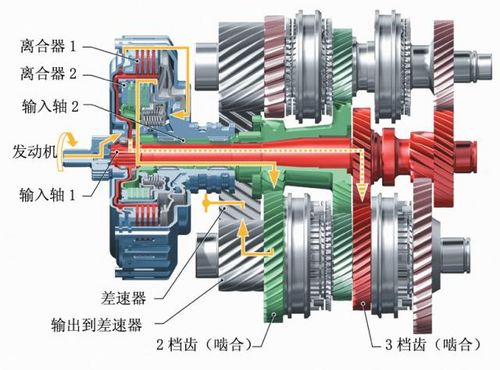

　　DSG變速器的工作過程比較特別，在1檔起步行駛時，動力傳遞路線如圖4中直線和箭頭所示，離合器1接合，通過輸入軸1到1檔齒輪，再輸出到差速器。同時，圖中虛線和箭頭所示的路線是2檔時的動力傳輸路線，由于離合器2是分離的，這條路線實際上還沒有動力在傳輸，是預先選好檔位，為接下來的升檔做準備的。檔變速器進入2檔后，退出1檔，同時3檔預先結合，如下圖中動力傳遞路線所示。所以在DSG變速器的工作過程中總是有2個檔位是結合的，一個正在工作，另一個則為下一步做好準備。

　　DSG變速器在降檔時，同樣有2個檔位是結合的，如果4檔正在工作，則3檔作為預選檔位而結合。DSG變速器的升檔或降檔是由ECU進行判斷的，踩油門踏板時，ECU判定為升檔過程，作好升檔準備；踩制動踏板時，ECU判定為降檔過程，作好降檔準備。

　　一般變速器升檔總是一檔一檔地進行的，而降檔經常會跳躍地降檔，DSG變速器在手動控制模式下也可以進行跳躍降檔，例如，從6檔降到3檔，連續按3下降檔按鈕，變速器就會從6檔直接降到3檔，但是如果從6檔降到2檔時，變速器會降到5檔，在從5檔直接降到2檔。在跳躍降檔時，如果起始檔位和最終檔位屬于同一個離合器控制的，則會通過另一離合器控制的檔位轉換一下，如果起始檔位和最終檔位不屬于同一個離合器控制的，則可以直接跳躍降至所定檔位。
