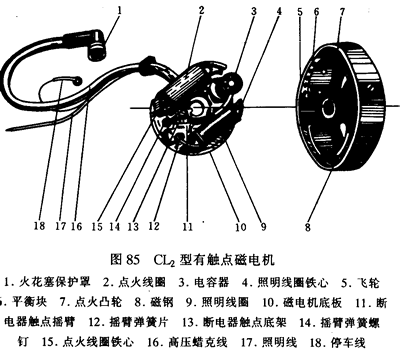

磁電機的工作原理：當裝有磁鋼的飛輪轉動時，轉動的磁場切割定子上初級線圈，產生感應電動勢。當斷電器觸點閉合時，形成電流通路，其鐵心產生感應磁通。飛輪轉過一角度后，觸點斷開，切斷電流，鐵心中磁通迅速變化，使次級線圈產生感應電動勢。
感應電動勢和磁通變化率與線圈的匝數成正比，致使次級線圈中感應出高達10000～20000伏的電動勢，這高壓電可擊穿
火花塞間隙，產生強大火花，在汽缸內完成點火任務。為了避免初級線圈中200～300伏的電動勢燒毀觸點和防止減弱次級線圈電動勢，故在初級線路中與觸點并聯一電容器。當接線斷脫或電容器擊穿后，將很快引起觸點燒壞。所以必須及時修復，方能安全工作。

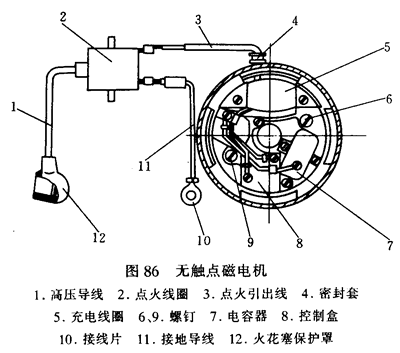

2，無觸點磁電機無觸點可控硅磁電機（圖86）由飛輪。底板部件和點火線圈組成。飛輪內有兩塊磁鋼和兩塊平衡鐵，外部安裝風機葉輪。底板部件由底板、充電線圈、控制盒、電容器等組成。底板上只有一根引出線接在點火線圈上，點火線圈中心有磁性棒，高壓點火線擰緊在點火線圈的木螺釘上，接地線通過點火線圈與機殼相接。點火線圈固定在機架上。

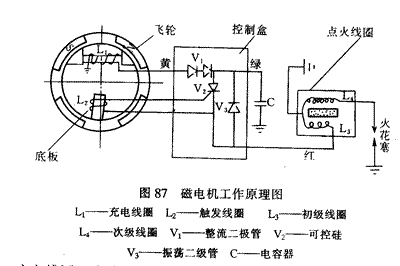

無觸點可控硅磁電機的工作原理（圖87）：飛輪旋轉時，充電線圈L1切割磁力線產生感應--交變電勢。交變電流經二極管V1整流后向電容器C充電。當磁鋼掠過觸發線圈L2時，L2內也感應出一個交變電勢，也就是一個正負脈沖。這個脈沖加在V2的控制極和陰極之間。當正脈沖電壓達到一定值時，可控硅的陰極與陽極便導通，這一過程稱之為"觸發"。
可控硅導通后，電容器C通過V2向點火線圈的初級線圈L3放電，由于互感，在次級線圈L4內感應出高壓電（1．2萬～1．5萬伏）使火花塞跳火，二極管V3的作用是將初級線圈L3的自感振蕩電勢的能量充入電容器并保護可控硅。當L2感應出的負脈沖作用于可控硅上時，可控硅便迅速關斷。電容器放電中止。接著下一次充電又得以進行，這樣有規律的充電、放電循環便完成了
發動機的連續點火。該機
點火提前角隨轉速變化而改變。
3．磁電機的使用及維修保養
（1）由于汽油機振動大，磁電機底板部分安裝位置要準確，固定螺釘要經常檢查和擰緊，以免錯開位置影響點火角大小（尤其是有觸點型）。飛輪總成裝配時要用手盤轉檢查轉動是否正常，不許底板總成與飛輪摩擦。
（2）磁電機防護罩要裝好，不能外露工作，要防止塵土、水氣、藥霧、油污進入。
�。�3）所有電引線須同色線相聯，連接要牢靠、絕緣。火花塞間隙要根據使用說明書要求調整好。飛輪總成在維修時重新充磁，應保持極性不變。裝卸時防止鐵屑進入飛輪內部。
�。�4）機具存放時應注意防潮，盡量上架存放，以免線圈受潮，致使工作時擊穿。
（5）跳火架白金間隙要按說明書要求調整，經常擦干凈。凸輪處潤滑海綿要定期點油，以減少搖臂磨耗。電容器被擊穿后要及時更換，以免燒壞其它零件。
